K329模具鋼
K329冷作模具鋼介紹
盈鋼模具鋼原產地進口的歐洲進口進口 K329冷作模具鋼是以進口熔煉工藝冶煉而成的一款鋼型，它確保了微觀與宏觀的均勻度、以及均一的高純凈度組織，能使模具在使用壽命上達到更佳狀態。是追求高耐磨性與高抗壓強度的同時還要具備卓越韌性的使用者選擇。

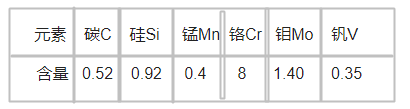

K329冷作模具鋼化學成分
元素 碳C 硅Si 錳Mn 鉻Cr 鉬Mo 釩V
含量 0.52 0.92 0.4 8 1.40 0.35
K329冷作模具鋼用途
歐洲進口K329模具鋼因其出色性能被廣泛運用在要求同時兼具韌性和良好耐磨性的工件上，如：
◎ 厚度達15mm板材用平口及圓口剪刀；
◎ 纖維材料/紙材及纖維板裁刀；
◎ 工業用強力機械裁刀；
◎ 工程塑膠專用模仁上；
◎ 精密下料、深抽上；
◎ 冷鍛、滾軋輪等上面；
K329冷作模具鋼處理與加工
鍛造：1050至850℃置于爐中或包覆于熱絕緣材料中緩慢冷卻
退火：800至850℃置于爐內，控制以10至20℃/小時之速率冷卻至大約600℃，然后取出空冷。退火后硬度更高240HB
應力消除：650至700℃在熱處理爐中緩慢冷卻，用以消除在機械加工或成型制程中所產生之內應力。經過充分加熱后，置于中性氣體中保溫1~2小時
硬化處理：1000至1020℃于油、鹽浴（400-450℃）冷卻。1020至1040℃空冷，溫度均勻后之保溫時間為15~30分鐘。可得硬度47-58HRC
回火：硬化處理后，隨即緩慢加熱至回火溫度。工件厚度每增加20mm，爐內保溫時間需增加1小時，但至少為兩小時，隨后緩慢空冷至常溫。
免費獲取報價
原文標題：K329模具鋼
本文部分內容來源于網絡，我們僅作為信息分享。本站僅提供信息存儲空間服務，不擁有所有權，不承擔相關法律責任。如發現本站有涉嫌抄襲侵權/違法違規的內容，請發送郵件至tokaits@163.com舉報，一經查實，本站將立刻刪除。
