DH31-EX模具鋼
一、特長
更優化成分+均質化處理（相對于DH31-S）
⒈淬透性、韌性大幅提升
⒉抗疲勞強度提升
⒊切削性稍為良好
⒋破壞韌性、耐熱龜裂、熱熔損性與DH31-S等同
二 、用途與硬度
Al、Mg壓鑄件 43~49HRC
壓鑄模部件 45~50HRC
三、特性
韌性 - 高溫強度
耐熱龜裂性 – 破壞韌性
日本大同DH31-EX模具鋼特性
四、熱處理條件
淬火溫度 回火溫度
10001050℃氣冷風冷油冷 550~650℃空冷
五、熱處理曲線

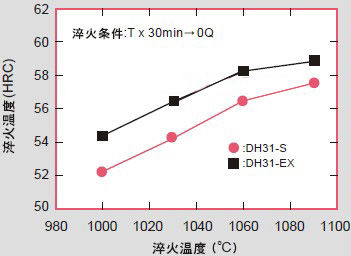

淬火溫度與硬度的關系 回火性能曲線
淬火硬度因成分改變而提升 600℃以上的回火軟化抵抗有同等水準
耐熱龜裂特性
六、實驗尺寸
條件：700℃→水冷×1000回

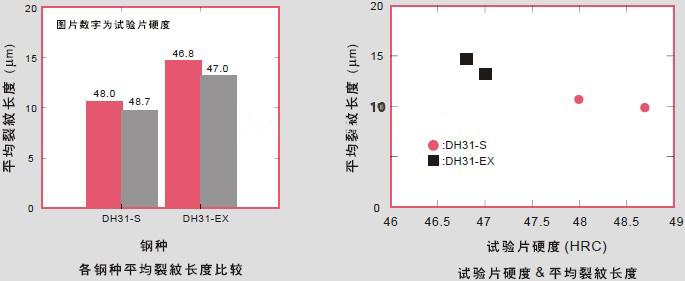

各鋼種平均裂紋長度比較 試驗片硬度&平均裂紋長度
配合相應硬度耐龜裂性幾乎同等
抗高溫軟化
DH31-EX模具鋼高溫特性
耐AL沖蝕性
熔液材料：ADC12；熔液溫度：700℃；浸入時間：300min；旋轉：200rpm。
DH31-EX模具鋼熱處理
低溫域淬火速度的影響
七、實際熱處理韌性
DH31-EX模具鋼在低冷卻速度下也可保持良好韌性
DH31-EX模具鋼價格
DH31-EX模具鋼作為進口模具鋼材，我們有原廠材質證書，同時根據客戶需要的量，需不需要熱處理加工，含不含運費等情況來決定DH31-EX模具鋼價格多少錢一公斤。
免費獲取報價
原文標題：DH31-EX模具鋼
本文部分內容來源于網絡，我們僅作為信息分享。本站僅提供信息存儲空間服務，不擁有所有權，不承擔相關法律責任。如發現本站有涉嫌抄襲侵權/違法違規的內容，請發送郵件至tokaits@163.com舉報，一經查實，本站將立刻刪除。
